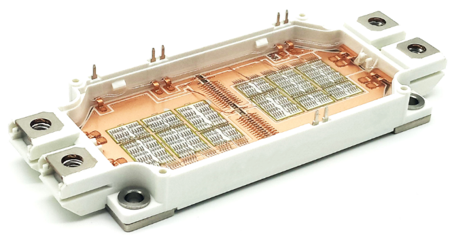

適應于電動汽車及功率模塊市場的發展需求，中恒微半導體針對電動汽車、光伏、風電等需要中、大功率模塊的領域，推出了DriveED3封裝的IGBT功率模塊，并采用了高可靠性封裝工藝來提高產品的性能與魯棒性。

產品概要

產品特點

1.1   采用IGBT4的芯片提高性能

l  溝槽柵型IGBT芯片有效降低了飽和壓降，進一步降低了損耗

l  實現工作結溫范圍-40~150℃，上限溫度提高至175℃，提高了產品的功率密度

1.2   高可靠的封裝工藝

l  焊片工藝控制了模塊的空洞率

l  銅線鍵合、超聲焊接工藝確保了模塊的過流能力，提高了模塊的可靠性

1.3   標準封裝，確保兼容性

l  標準封裝，可與市場上的同類模塊兼容

主要規格

性能特性

本文將以2E600M120A1P封裝模塊為例，簡單介紹該封裝的電氣特性及功耗情況。

電氣特性

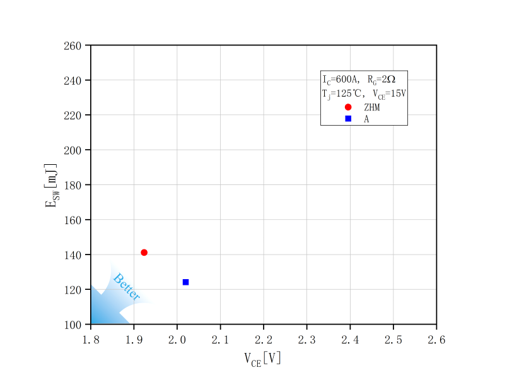

IGBT模塊的飽和降壓V_{CE sat}和開關損耗E_SW是相互制約的因素，同時也共同影響著模塊工作時總損耗。下圖所示是中恒微半導體(ZHMSEMI)與市場上該型號供應商A的性能對比圖。

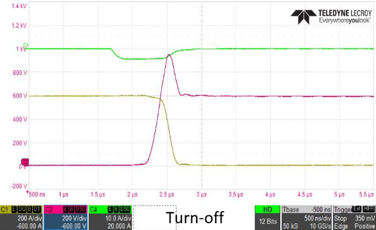

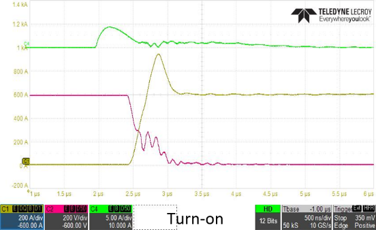

該封裝模塊具有良好的開關特性，下圖所示為T_j = 150℃，R_g = 2Ω條件下的開關特性曲線，開關速度較快的同時，也保證了開關過程的穩定，且峰值參數也都在安全工作范圍內。

功耗情況

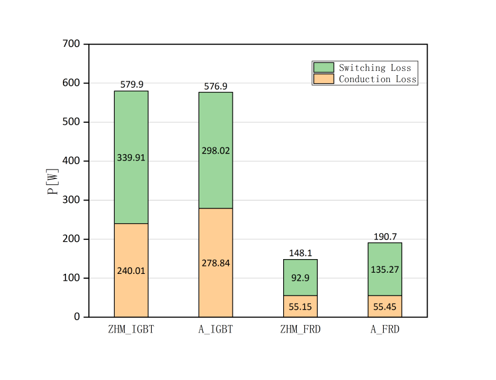

功率模塊的功耗情況也是其綜合性能的重要指標之一。在母線電壓600V，導通電流400A，工作頻率8kHz的實際工況條件下，中恒微半導體(ZHMSEMI)功率模塊與德國主流品牌A公司產品的功耗情況對比圖如下。

可靠性實現

銅線鍵合及端子超聲焊接工藝

為了提高產品的過流能力及可靠性，模塊采用了銅線鍵合及超聲焊接的封裝工藝。

a)        銅線鍵合

l  更高的過流能力。不同金屬材料的導電特性存在差異，鋁線的電阻率比銅線高出了43.7%，相同條件下，銅線具有更優的導電性能。

l  降低了熱機械應力。連接DBC間的銅線，和DBC表面銅層有相同的熱膨脹系數(CTE)，降低了在溫度循環中產生引線脫落的情況。

b)        端子超聲焊接

l  過流能力更強。相關研究表明，超聲焊接的電流耐量是鋁線的3.5倍。

l  降低了熱機械應力，優化了模塊的抗沖擊、抗振動能力。

a)        銅線鍵合

l  更高的過流能力。不同金屬材料的導電特性存在差異，鋁線的電阻率比銅線高出了43.7%，相同條件下，銅線具有更優的導電性能。

l  降低了熱機械應力。連接DBC間的銅線，和DBC表面銅層有相同的熱膨脹系數(CTE)，降低了在溫度循環中產生引線脫落的情況。

b)        端子超聲焊接

l  過流能力更強。相關研究表明，超聲焊接的電流耐量是鋁線的3.5倍。

l  降低了熱機械應力，優化了模塊的抗沖擊、抗振動能力。

焊片工藝

中恒微半導體采用了全焊片工藝來完成各材料之間的焊接，避免了由傳統焊膏工藝帶來的焊料層厚度控制、焊料殘余清洗等問題，簡化了回流焊接中的工藝流程，保證了焊料層的穩定性及可控性。

l  有效控制焊料層的厚度，進而控制模塊熱阻。

l  有效減少了焊料層的空洞率，實測的空洞率在0.5%以下。

l  焊料的選擇同時也保證了溫度循環測試后的空洞情況保持一致。

高強度的陶瓷基板

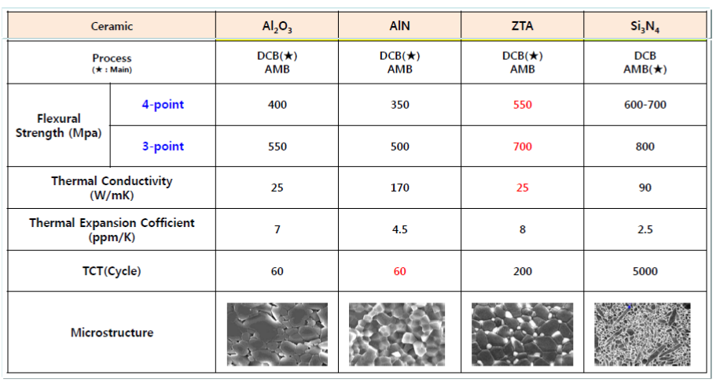

作為功率模塊主要電流路徑的DBC，需要具備優良的導熱特性，高絕緣性，大電流承載能力及高附著強度。通過對比不同的陶瓷基板性能，中恒微半導體選擇了可靠性及強度更高的ZTA作為陶瓷基板，如下所示。

總結

中恒微半導體(ZHMSEMI)推出的DriveED3封裝IGBT功率模塊，具備優良的電氣性能，并且采用銅線鍵合、超聲焊接、焊片工藝等方式確保模塊的高可靠性，適用于電動汽車、光伏、風電、中/大功率電機驅動等應用領域，可以替換市場上的同類模塊，是中、大功率應用市場的又一選擇。
